Zhejiang Aokai Electric Co., Ltd. چین میں فورک لفٹ کے لیے 200a ڈبل کوائل azj200 spst no dc contactor کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ اگر آپ فورک لفٹ کے لیے CE سے منظور شدہ 200a ڈبل کوائل azj200 spst no dc contactor خریدنے جا رہے ہیں، تو ہماری فیکٹری سے مزید معلومات حاصل کرنے میں خوش آمدید۔ اچھی سروس اور معیاری مصنوعات دستیاب ہیں۔
نظریہ: برقی مقناطیسی رابطہ کار
استعمال: عام مقصد
آئی پی پروٹیکٹ لیول: IP50
ریٹیڈ کرنٹ: مسلسل 200A
رابطہ فارم: SPST-نہیں
سائز: 85mmx56mmx86mm
مکینیکل لائف: 100,000 آپریشنز
الیکٹرک لائف: 20,000 آپریشنز
کوالٹی کنٹرول: ISO9001، IATF16949
برانڈ اور لوگو: AK
خصوصیات
◪ مسلسل 200A بوجھ۔
◪ اس میں عام طور پر کھلے رابطے کا ایک سیٹ ہوتا ہے۔
◪ کوائل بجلی کی کھپت 9W سے کم یا اس کے برابر۔
◪ موصلیت کی مزاحمت 100MΩ (1,000VDC) تک ہے، رابطہ اور کوائل کے درمیان برداشت کرنے والا وولٹیج 3.5kV ہے۔
◪ IP تحفظ کی سطح: IP50۔
◪ IEC 60664-1، GB/T14048.1 اور GB/T14048.4 کے تقاضوں کے مطابق۔
◪ RoHS (2015/863/EU)، REACH (1907/2006/EC) کے تقاضوں کے مطابق۔
◪ حفاظتی سرٹیفکیٹ: CE، CCC۔
وضاحتیں
|
کارکردگی کے پیرامیٹرز (23 پرڈگری) |
||
|
رابطہ کا انتظام |
1K (1NO) |
|
|
مزاحمت سے رابطہ کریں۔ |
0.5mΩ سے کم یا اس کے برابر |
|
|
وولٹیج ڈراپ سے رابطہ کریں۔ |
80mV سے کم یا اس کے برابر (200A پر) |
|
|
اوورلوڈ کرنٹ |
7le سے کم یا اس کے برابر، ≯1s |
|
|
درجہ حرارت کی حد |
-40 ڈگری ~ 85 ڈگری |
|
|
ٹرمینل لوڈ کریں۔ |
M8 بیرونی تھریڈ |
|
|
نمی |
5%~95%RH |
|
|
بیرونی جہت |
85mmx56mmx86mm |
|
|
آپریٹنگ ڈیوٹی |
مسلسل |
|
|
لوڈ کے ساتھ برقی استحکام (مزاحمتی) |
20,000 گنا سے زیادہ یا اس کے برابر |
|
|
لوڈ وائرنگ ٹارک |
6-10N.m |
|
|
اٹھاؤوولٹیج |
70% سے کم یا اس کے برابر |
|
|
گراؤout وولٹیج |
5%-40% ہم |
|
|
رابطہ باؤنس کی مدت |
5ms سے کم یا اس کے برابر |
|
|
Pickupوقت |
30ms سے کم یا اس کے برابر |
|
|
گراؤout وقت |
30ms سے کم یا اس کے برابر |
|
|
ڈائی الیکٹرک طاقت |
اہم رابطوں کے درمیان |
50Hz/60Hz 1,500VAC/1 منٹ |
|
اہم رابطوں اور کنڈلی کے درمیان |
50Hz/60Hz 1,500VAC/1 منٹ |
|
|
موصلیت |
ابتدائی حالت |
100MΩ 1 منٹ |
|
برقی زندگی کے بعد |
50MΩ 1 منٹ |
|
|
جھٹکا |
استحکام |
2.5 گرام (پاور آن) |
|
طاقت |
5g |
|
|
کمپن |
3.5 گرام، 10~200Hz، 1/2 سائن ویو (پاور آن) |
|
|
مکینیکل پائیداری |
100,000 گنا سے زیادہ یا اس کے برابر |
|
|
کوائل وائرنگ ٹارک
|
1.2-2.0N.m |
|
|
AZJ200 کوائل پیرامیٹرز |
||||
|
کوائل وولٹیج |
Pickupوولٹیج |
ڈروpout وولٹیج |
کنڈلی مزاحمت |
کنڈلی بجلی کی کھپت |
|
12V |
70% سے کم یا اس کے برابر |
5%-40%ہم |
16Ω±10% |
9W±10% |
|
24V |
70% سے کم یا اس کے برابر |
5%-40%ہم |
63Ω±10% |
9W±10% |
|
36V |
70% سے کم یا اس کے برابر |
5%-40%ہم |
144Ω±10% |
9W±10% |
|
48V |
70% سے کم یا اس کے برابر |
5%-40%ہم |
256Ω±10% |
9W±10% |
|
60V |
70% سے کم یا اس کے برابر |
5%-40%ہم |
400Ω±10% |
9W±10% |
|
72V |
70% سے کم یا اس کے برابر |
5%-40%ہم |
576Ω±10% |
9W±10% |
| پیکجنگ نردجیکرن | |||||||
| پروڈکٹ ماڈل | پیکجنگ | کم از کم اندرونی پیکیجنگ کی مقدار | کارٹن کا سائز (LxWxH cm) |
خالص وزن/پی سی ایس (زیادہ سے زیادہ) جی |
کل مقدار (pcs) |
خالص وزن (زیادہ سے زیادہ) کلو |
مجموعی وزن (زیادہ سے زیادہ) کلو |
| AZJ200 | پرل کاٹن + کارٹن | 20 پی سی ایس/پرت | 56x38.5x21 | 520 | 40 | 20.8 | 21.9 |
| نوٹ: 1. ہر پروڈکٹ کے زمرے کے لیے پیکیجنگ کی مختلف خصوصیات کی صرف ایک مثال حوالہ کے لیے درج ہے۔ 2. پیکیجنگ کا اصل وزن محیطی نمی کے ساتھ اتار چڑھاؤ آئے گا۔ مخصوص بیچ کے وزن کے لیے، براہ کرم اپنے وقف سیلز اہلکاروں سے رابطہ کریں۔ |
|||||||
پروڈکٹ کا تعارف
اس سیریز کا DC رابطہ کار الیکٹریکل کنٹرول سسٹمز میں استعمال ہوتا ہے، جیسے کمیونیکیشن پاور سپلائی کا سامان، فریکوئنسی کنورٹرز، انجینئرنگ مشینری، الیکٹروموبائل، الیکٹرک فورک لفٹ، آٹوموبائل، ٹرین، بحری جہاز، بلاتعطل بجلی کی فراہمی وغیرہ۔

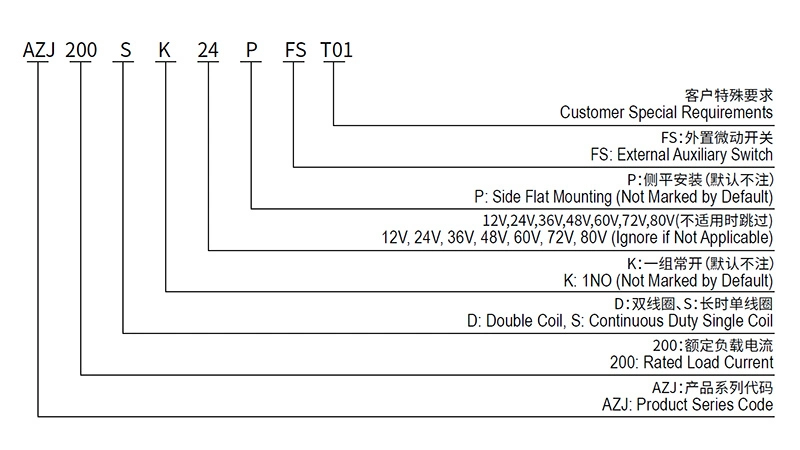

ماڈل کوڈ

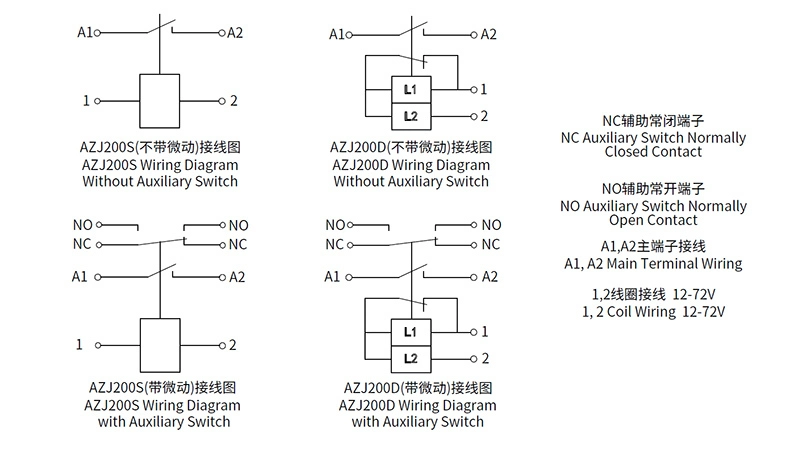

وائرنگ ڈایاگرام

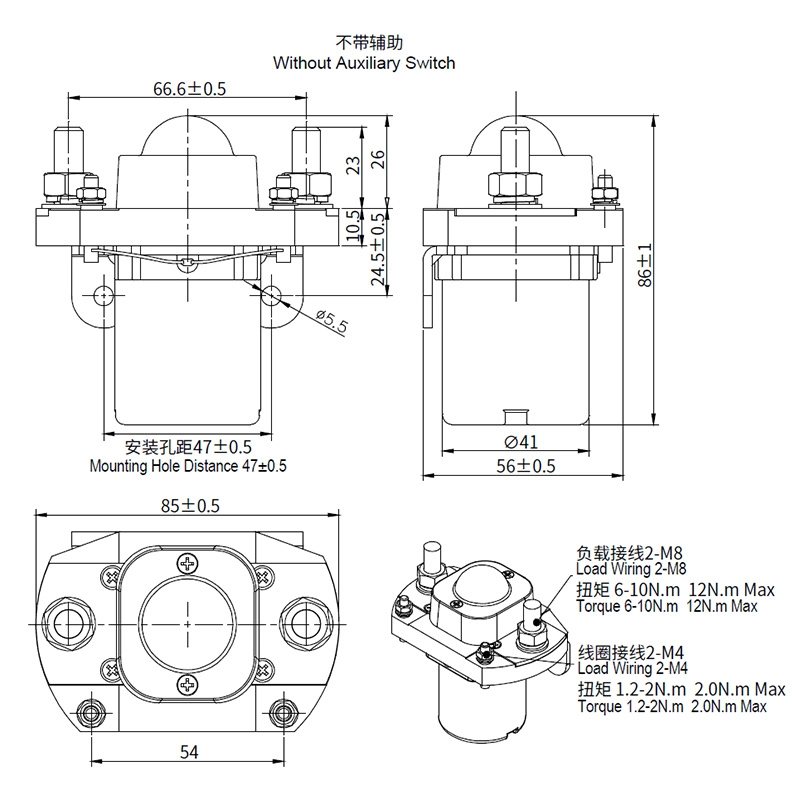

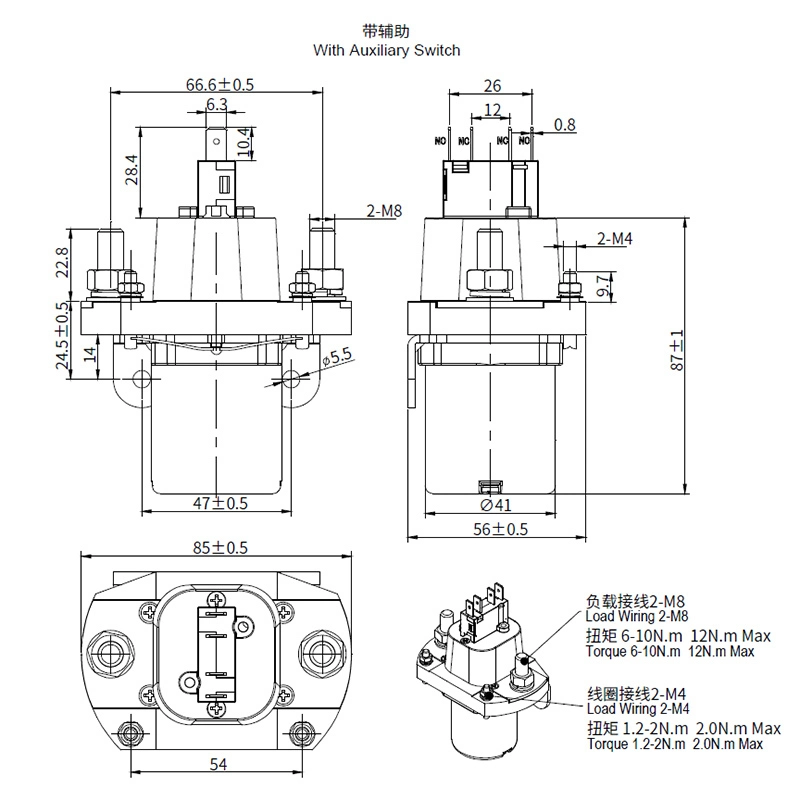

آؤٹ لائن انسٹالیشن ڈائمینشن ڈرائنگ
نوٹ: یہ ڈیٹا صرف کسٹمر سلیکشن ریفرنس کے لیے ہیں، AOKAI نے معلومات کی درستگی کو یقینی بنانے کی پوری کوشش کی ہے۔ مصنوعات کی بہتری وغیرہ کی وجہ سے پروڈکٹ کی وضاحتیں اور پیرامیٹرز تبدیل ہو سکتے ہیں، وہ وقت پر اپ ڈیٹ نہ ہونے کی وجہ سے متضاد ہو سکتے ہیں۔ ہر پروڈکٹ کے مخصوص پیرامیٹرز اور کارکردگی کے لیے، براہ کرم AOKAI کے فراہم کردہ نمونے دیکھیں اور
متعلقہ دستخط شدہ اور کنٹرول شدہ تفصیلات۔
